Detalhes do produto
Lugar de origem: China
Marca: Luyoung
Certificação: CE
Número do modelo: M1420
Documento: Folheto PDF do produto
Termos de pagamento e envio
Quantidade de ordem mínima: 1
Preço: USD10000
Detalhes da embalagem: caixa de madeira da Não-fumigação
Tempo de entrega: 45 dias úteis
Termos de pagamento: L/C, T/T
Habilidade da fonte: 100 conjuntos
Max.Diâmetro do solo (OD): |
Φ8-200 |
Máx.Distância interna do dia do solo: |
Φ13-80 |
Duração mínima do solo: |
500 mm |
Max. comprimento de moagem interna: |
125 mm |
Altura do centro: |
125 mm |
Max.Diâmetro do solo (OD): |
Φ8-200 |
Máx.Distância interna do dia do solo: |
Φ13-80 |
Duração mínima do solo: |
500 mm |
Max. comprimento de moagem interna: |
125 mm |
Altura do centro: |
125 mm |
Especificações:
| Especificações | Unidades | M1420x500 | |
| Capacidade | Max.Diâmetro do solo (OD) | mm | Φ8-200 |
| Máx.Distância interna do dia do solo | mm | Φ13-80 | |
| Duração mínima do solo | mm | 500 | |
| Max. comprimento de moagem interna | mm | 125 | |
| Max.peso da carga entre os centros | Quilos | 50 | |
| Diâmetro máximo do balanço da peça de trabalho | mm | 200 | |
| Max.peso da peça de trabalho | Quilos | 15 | |
| Altura do centro | mm | 125 | |
| Distância entre dois centros | mm | 500 | |
| Tabela de trabalho | Ângulo de rotação (CW) | ° | 9/8/7/9/8/7 |
| Ângulo de rotação (CCW) | 9/8/3/9/8/3 | ||
| Controle de velocidade hidráulica de variação infinita | m/min | 0.1 ~ 3 | |
| Rodas de mão/revolução | mm | ≈ 10 | |
| Cabeça de trabalho | Ângulo de rotação da cabeça de trabalho | ° | CCW90 |
| Espinhas cónicas | Morse não.4 | ||
| Faixa de velocidade | RPM | 63,125,250,500/30 ¢300 | |
| Aquecimento | Centro de deslocamento/Manual | mm | ¢23 |
| Movimento central/hidráulico | mm | ¥15 | |
| Ferramenta de moagem interna | Velocidade do fuso de moagem interna | r/min | 9245.12250.14848.19600 |
| Motor | Motor de lubrificação obrigatória | Kw | 1.1 1500 r/min |
| Motor do líquido de arrefecimento | 0.125 3000 r/min | ||
| Motor de moagem | 3/4 1500 r/min | ||
| Motor de cabeça-de-cabeça | 00,75 1000 r/min | ||
| Cabeça da roda | Tamanho da roda de moagem (D x O x B) | mm | 300*35*127 |
| Ângulo de revolução | ° | CW10 CCW5 | |
| Velocidade do fuso | RPM | 1316 | |
| Velocidade de viagem rápida | r/min | ¥30 | |
| Tracção manual lateral | mm | ≈ 70 | |
| Alimentação/revolução da roda manual | mm | 1 | |
| Min alimentação | mm | 0.002 | |
| Viagem total de alimentação da cabeça da roda | mm | 150 | |
| Especificações gerais | Tamanho da máquina | mm | 1800*1415*1420 |
| Peso da máquina | Quilos | 2100 | |

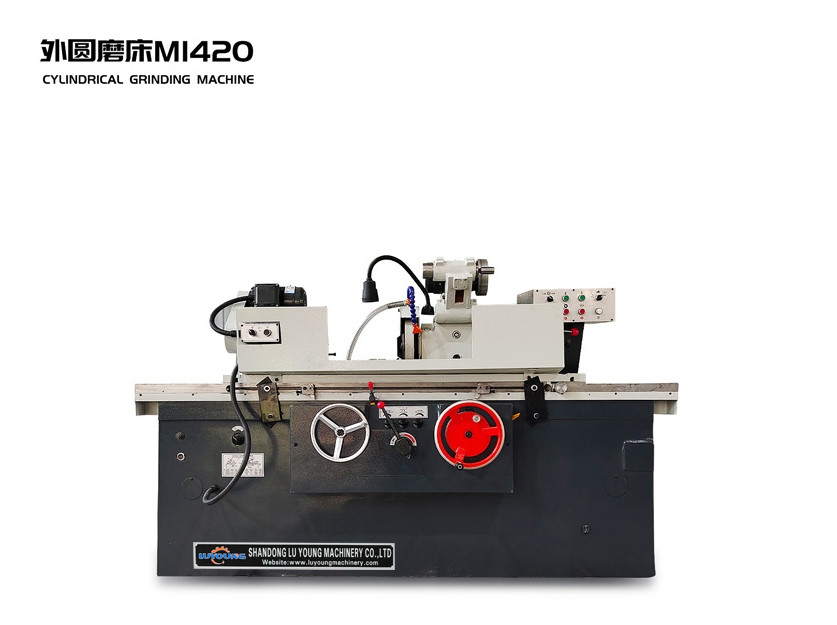

A M1420 é uma máquina de moagem cilíndrica externa universal.O número de veículo deve ser indicado no anexo I, parte B, do Regulamento n.o 7, e 20 indica um diâmetro máximo de moagem de 200 mm.
A máquina possui uma estrutura compacta com um projeto de cama rígida.A cabeça de roda utiliza um design de rolamento estático tipo manga e está equipada com um tanque de óleo independente e um sistema de lubrificação separado, que melhoram a precisão de moagem e prolongam a vida útil dos equipamentos.
Adequado para moer superfícies cilíndricas e cônicas internas e externas de peças tipo eixo.e produção em massa na indústria de manufatura mecânica.
Equipada com um sistema de accionamento hidráulico e de controlo eléctrico, a máquina é fácil de operar e oferece uma elevada eficiência de moagem.e bomba de refrigeração são cada um movido por motores independentes, assegurando a estabilidade do sistema e a facilidade de manutenção.
Ideal para usinagem de superfícies externas cilíndricas e cônicas, amplamente utilizado para moagem de precisão em indústrias como fabricação de máquinas, automóveis e rolamentos.
Se precisar de um estilo mais formal ou técnico, por favor, avise-me!
Moagem manual: moagem longitudinal, moagem de mergulho.
